AIR 1CH'
에어보드 1개 확장
공기 마이크로미터 단독 또는 변위센서와 함께 사용
AIR 3CH'
에어보드 3개 확장
공기 마이크로미터 단독 또는 변위센서와 함께 사용
AIR 2CH'
에어보드 2개 확장
공기 마이크로미터 단독 또는 변위센서와 함께 사용
AIR 4CH'
에어보드 4개 확장
공기 마이크로미터 단독으로 사용
HOME > 제품소개 > 공기마이크로미터 > WB-40N-A
정밀 치수 측정 솔루션 최고의 파트너 DEVA
WB-40N-A (Air)
Air Micrometer
정격성능
| WB-40N-A | |
| 특징 | 표준 |
| 화면 | 5″ Color TFT LCD with touch pad |
| 분해능 | 0.1㎛ 0.5㎛ 1㎛ 5㎛ 10㎛ |
| 입력 채널 | 1Ch ~ 4Ch |
| 길이 정보 (W x D x H) | 160 x 154 x 130 (mm) |
| 입력 전원 | DC24V 2A |
| 통신 | RS232C, UDP/IP 유선, 무선통신 |
| 통신 명령 | START, ZERO, READY |
| 입출력 | 5-Input, 11-Output |
| 데이터 저장 | Internal Storage |
| 호환성 | Air Gauge, IP series (DEVA Analog Type), DL series (DEVA Digital Type) , Other Makers (Option) |
| EA-10N | |
| 특징 | 표준 |
| 화면 | 2.4″ GLCD |
| 분해능 | 0.1㎛ 0.5㎛ 1㎛ 5㎛ 10㎛ |
| 입력 채널 | 1Ch |
| 길이 정보 (W x D x H) |
135 x 66 x 126 (mm) |
| 입력 전원 | 24VDC 0.5A |
| 통신 | RS232C |
| 통신 명령 | – |
| 입출력 | 4-Input / 4-Output |
| 데이터 저장 | – |
| 호환성 | Air Gauge |

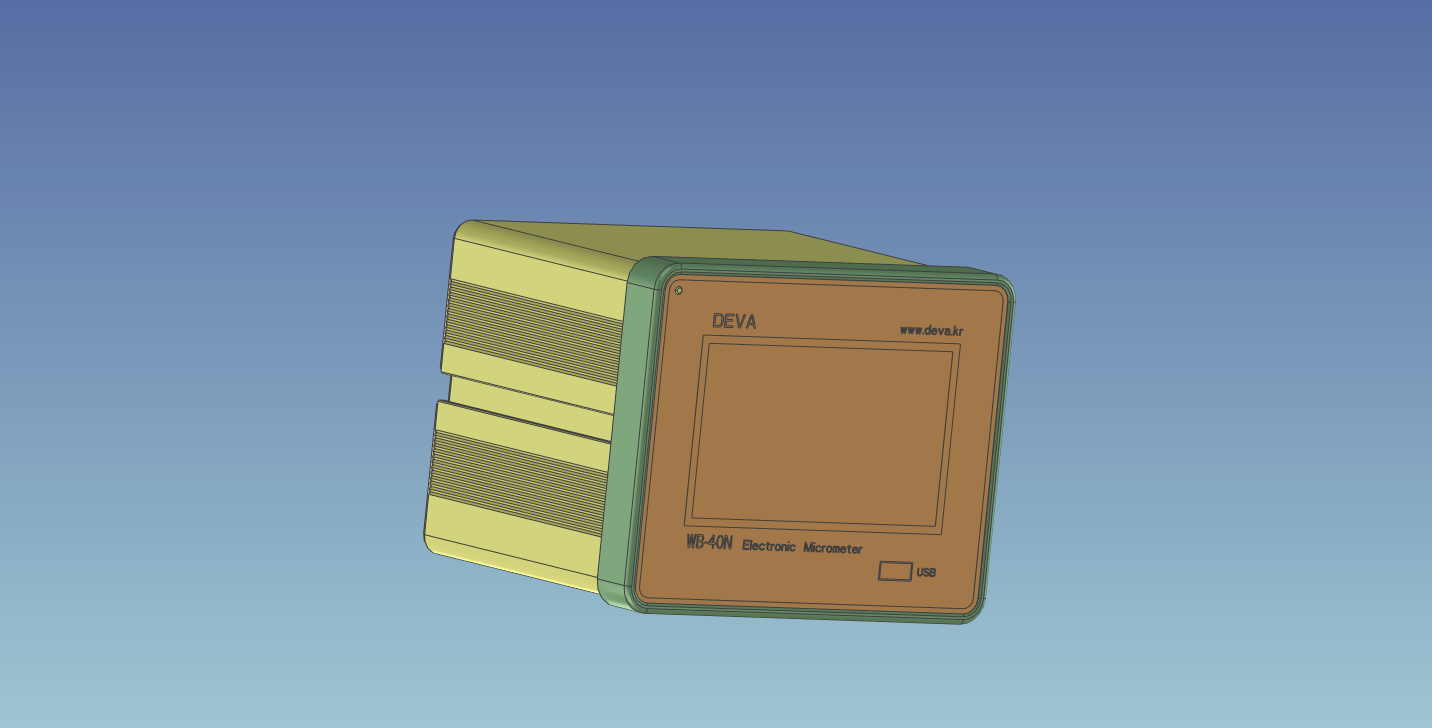

길이 정보

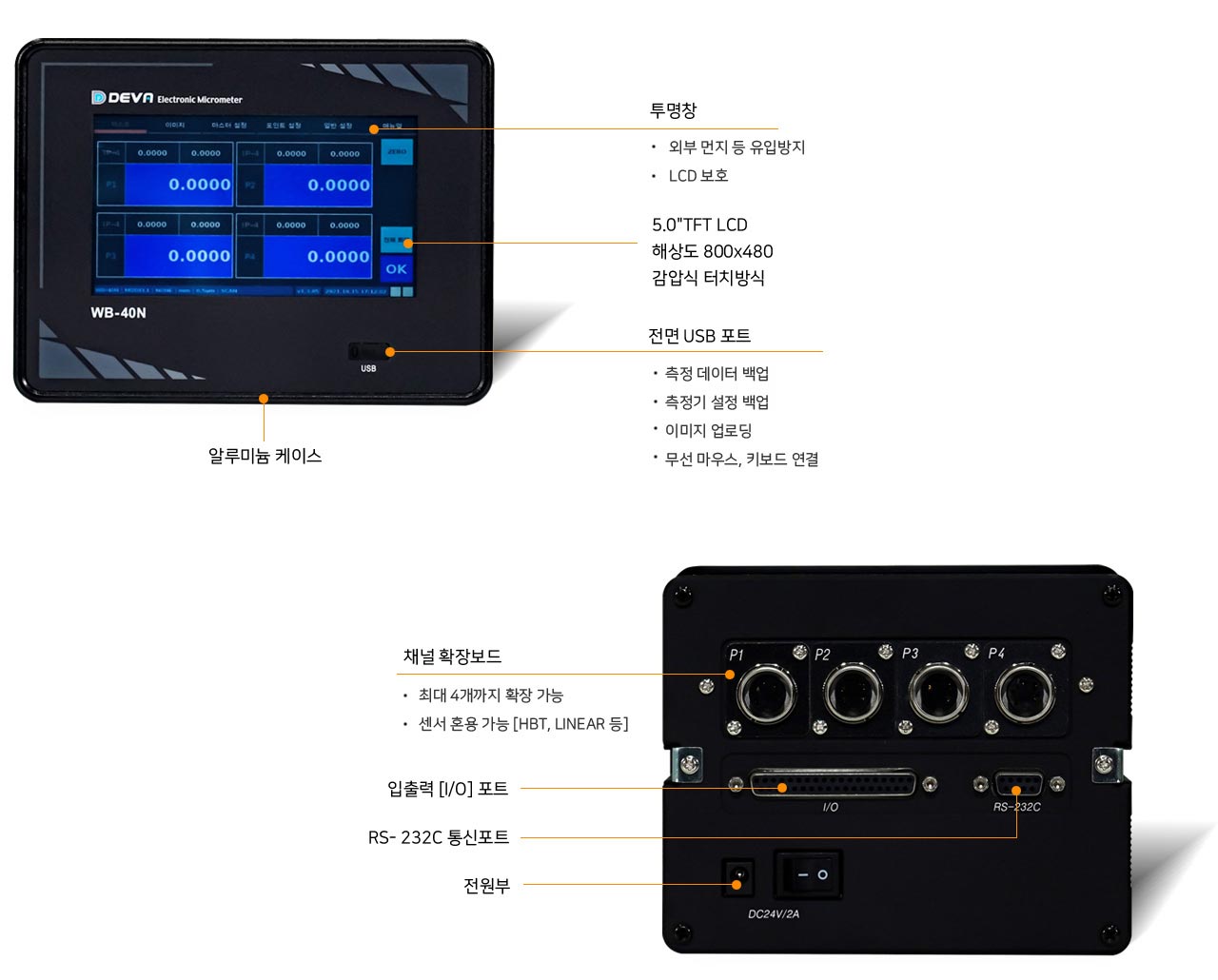

각부 명칭 및 설명
Hybrid Micrometer
전기 마이크로미터 와 공기 마이크로미터가 하나가 된다.
용도에 맞춰 에어게이지와 변위센서를 혼용하여 사용이 가능하다.
에어게이지 내경 2POINT / 변위센서 4POINT 동시 측정
측정기 1대로 에어게이지와 변위센서를 모두 사용하여 측정이 가능
제품이 삽입되면, 내경 측정
상부의 에어게이지가 하강하여 내경 측정
좌우의 변위센서 진입하여 외경 측정
적용 사례
